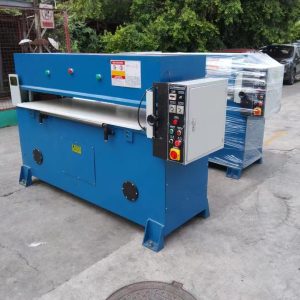

Phân Tích Chi Tiết Hệ Thống Xi Lanh Thủy Lực Áp Lực Cao Trên Dòng Máy Bế 100 Tấn
Đối với cụm máy bế thủy lực 100 tấn (máy dập thủy lực 100T), hệ thống xi lanh không chỉ đơn thuần là bộ phận tạo lực mà còn là yếu tố cốt lõi quyết định độ ổn định, khả năng duy trì tải trọng, độ chính xác cắt và độ bền của toàn bộ hệ thống cơ khí.
Bài viết này đi sâu phân tích kỹ thuật hệ thống xi lanh thủy lực áp lực cao, giúp doanh nghiệp đánh giá chính xác năng lực vận hành thực tế thay vì chỉ phụ thuộc vào thông số lực ép lý thuyết.
ai Trò Của Xi Lanh Thủy Lực Trong Máy Bế Công Nghiệp 100 Tấn
Trong các dây chuyền dập bế công nghiệp, hệ thống xi lanh chịu trách nhiệm trực tiếp trong việc tạo ra và phân bổ lực ép lên đầu bế và mặt khuôn. Với tải trọng lên tới 100 tấn, xi lanh phải vận hành ổn định dưới áp lực rất lớn và tần suất liên tục.
-
Duy trì lực ép đồng đều: Giúp phân bổ tải trọng đồng nhất trên toàn bộ diện tích bàn ép, giảm thiểu hiện tượng lệch đầu bế.
-
Kiểm soát hành trình chính xác: Đảm bảo độ sâu dập bế đồng đều, tránh hư hại khuôn cắt và tăng độ bền cho thớt bế.
-
Tối ưu tốc độ & chu kỳ ép: Điều tiết chuyển động đi xuống nhanh, dập ép sâu và hồi về tốc độ cao để tối ưu thời gian chu kỳ (cycle time).
-
Triệt tiêu rung động: Giảm hiện tượng sóc xả áp (hydraulic shock) khi lực ép thay đổi đột ngột ở thời điểm cắt đứt vật liệu.
2. Cấu Tạo Chi Tiết Cụm Xi Lanh Thủy Lực Áp Lực Cao
Một cụm xi lanh thủy lực 100T đạt chuẩn công nghiệp bao gồm các thành phần cơ bản sau:
| Bộ Phận | Đặc Điểm Kỹ Thuật & Yêu Cầu Chịu Tải |
| Thân Xi Lanh (Cilinder Barrel) | Chế tạo từ thép hợp kim đúc hoặc thép ống đúc chịu áp lực cao, lòng xi lanh được mài xoa (honing) đạt độ bóng bề mặt cao để giảm ma sát và chống mài mòn. |
| Piston | Thiết kế chính xác theo đường kính tính toán; tích hợp các rãnh lắp phớt áp lực và dải hướng dẫn (wear rings) nhằm chống lệch tâm. |
| Ty Xi Lanh (Piston Rod) | Làm từ thép hợp kim cường độ cao, qua xử lý nhiệt (tần số cao) và mạ Chrome cứng bề mặt để chống xước, chống ăn mòn và chịu lực va đập. |
| Hệ Thống Phớt Làm Kín (Seals) | Sử dụng phớt chịu áp lực cao (PU, Viton, PTFE) kết hợp vòng gạt bụi. Phớt phải chịu được nhiệt độ dầu cao và tần suất biến thiên áp suất liên tục. |
| Nắp & Đế Xi Lanh (Head/Base Cap) | Gia công nguyên khối, liên kết chặt chẽ với thân xi lanh bằng ren hoặc bích chịu lực nhằm đảm bảo an toàn tuyệt đối khi áp suất đạt đỉnh. |
3. Nguyên Lý Tạo Lực Và Tính Toán Công Suất Thủy Lực
Khả năng tạo lực của máy bế thủy lực tuân theo nguyên lý truyền áp suất chất lỏng trong không gian kín.
Lực ép thực tế do xi lanh tạo ra được tính theo công thức:
$$F = P \times A$$
-
$F$: Lực ép tạo ra ($\text{N}$ hoặc convert sang $\text{Tấn}$).
-
$P$: Áp suất làm việc của hệ thống thủy lực ($\text{N/m}^2$ hoặc $\text{Bar}$).
-
$A$: Diện tích bề mặt làm việc của piston ($A = \frac{\pi \cdot D^2}{4}$, với $D$ là đường kính piston).
Lưu ý kỹ thuật: Hai dòng máy cùng đạt mốc 100 tấn có thể có cấu hình hoàn toàn khác nhau. Một máy sử dụng áp suất thấp kết hợp piston đường kính lớn sẽ cho vận hành êm ái, phớt bền hơn nhưng kích thước tổng thể lớn. Ngược lại, máy dùng áp suất cực cao kết hợp piston nhỏ sẽ gọn nhẹ hơn nhưng đòi hỏi chất lượng phớt và van chia cực kỳ khắt khe.
4. Tác Động Của Xi Lanh Đến Độ Chính Xác Và Độ Bền Khuôn
Độ chính xác dập bế không chỉ đến từ độ cứng vững của khung máy mà phụ thuộc chặt chẽ vào hiện tượng biến dạng đàn hồi của xi lanh và dầu thủy lực khi chịu tải đỉnh:
-
Hiện tượng lệch tâm: Nếu ty xi lanh bị võng hoặc đường hướng dẫn piston không chuẩn, đầu bế sẽ bị nghiêng nhẹ, dẫn đến việc phôi bị đứt không đều (bên đứt hoàn toàn, bên còn mép).
-
Sự phân bố lực ép: Với các bàn bế kích thước lớn, việc ứng dụng hệ thống đa xi lanh (2 hoặc 4 xi lanh) phối hợp với van cân bằng (synchronous valve) sẽ giúp phân bổ lực đồng đều hơn so với dòng máy 1 xi lanh trung tâm.
-
Bảo vệ khuôn: Xi lanh duy trì hành trình chuẩn xác từng milimet giúp rãnh dao cắt tiếp xúc vừa đủ với tấm lót (thớt nhựa/nhôm), kéo dài tuổi thọ dao bế gấp nhiều lần.
5. Bơm, Van Điều Khiển Và Hệ Thống Khống Chế Nhiệt Độ
Một xi lanh áp lực cao không thể hoạt động hiệu quả nếu thiếu hệ thống phụ trợ đồng bộ:
-
Bơm thủy lực: Bơm pít-tông hướng trục (axial piston pump) hoặc bơm bánh răng ăn khớp trong thường được ưu tiên để duy trì áp suất cao ổn định và lưu lượng dầu lớn.
-
Hệ thống van điều khiển: Van tỷ lệ (Proportional Valve) hoặc van Servo khống chế chính xác lưu lượng, giúp đầu bế di chuyển êm, dừng chuẩn vị trí và không gây xóc thủy lực khi xả áp.
-
Mạch giữ áp (Pressure Holding): Cần thiết cho các ứng dụng bế dập vật liệu dày hoặc yêu cầu định hình nhiệt, đảm bảo áp suất không bị sụt giảm trong khoảng thời gian duy trì lực ép.
-
Hệ thống làm mát dầu (Oil Cooler): Hoạt động liên tục 2-3 ca sinh ra nhiệt lượng lớn. Bộ trao đổi nhiệt (bằng gió hoặc nước) giúp giữ nhiệt độ dầu dưới $55^\circ\text{C}$, tránh làm thoái hóa dầu và rách phớt.
6. Dấu Hiệu Sự Cố Và Lịch Bảo Dưỡng Xi Lanh Định Kỳ
Các Dấu Hiệu Cần Kiểm Tra Ngay
-
Rò rỉ dầu: Xuất hiện vệt dầu ở đầu ty xi lanh (hỏng phớt gạt/phớt áp) hoặc mối nối ống dẫn.
-
Tụt áp / Mất lực: Máy không đạt đủ 100 tấn hoặc đầu bế tự động trôi xuống khi giữ áp.
-
Chuyển động giật cục: Do có bọt khí trong hệ thống, hỏng dải hướng dẫn hoặc ty xi lanh bị cong nhẹ.
-
Nhiệt độ dầu tăng đột biến: Dầu bị rò rỉ nội bộ (internal leakage) qua piston do hỏng phớt trong.
Lịch Bảo Trì Khuyên Dùng
-
Hàng ngày: Kiểm tra mức dầu, quan sát rò rỉ bề mặt ty xi lanh và lắng nghe tiếng ồn bất thường từ bơm/van.
-
Hàng tháng: Kiểm tra độ chặt của các bu-lông chân xi lanh, kiểm tra độ sạch của dầu thủy lực.
-
Định kỳ 6–12 tháng: Kiểm tra độ biến dạng của ty, đo khe hở cơ khí, kiểm tra chất lượng phớt và thay thế dầu thủy lực/lõi lọc theo khuyến cáo.
7. Tiêu Chí Chọn Mua Máy Bế Thủy Lực 100 Tấn Chuẩn Cấu Hình
Khách hàng khi lựa chọn máy bế 100T không nên chỉ dừng lại ở thông số lực ép tổng thể. Cần yêu cầu nhà cung cấp minh bạch các thông số kỹ thuật cốt lõi:
-
Thông số chi tiết xi lanh: Đường kính Piston, đường kính Ty, Hành trình tối đa (Stroke).
-
Thông số áp suất & lưu lượng: Áp suất làm việc danh định ($\text{Bar}$), công suất động cơ ($\text{kW}$), lưu lượng bơm ($\text{L/min}$).
-
Kết cấu đầu bế: Số lượng xi lanh (1 xi lanh hay đa xi lanh cân bằng), kích thước bàn bế thực tế.
-
Tốc độ chu kỳ: Tốc độ xuống nhanh, tốc độ ép dập, tốc độ hồi về.
-
Khả năng nâng cấp tự động hóa: Tích hợp bộ cấp phôi tự động (feeder), băng tải kéo phôi, mắt thần an toàn (Light Curtain) và lập trình điều khiển PLC.
Kết Luận & Giải Pháp Từ Ngọc Phương Nguyên
Việc đầu tư máy bế thủy lực 100 tấn yêu cầu sự đánh giá đồng bộ từ cụm xi lanh áp lực cao, hệ thống bơm van đến kết cấu khung vỏ. Một hệ thống thủy lực được thiết kế chuẩn xác không chỉ đảm bảo chất lượng thành phẩm dập cắt sắc nét mà còn hạn chế tối đa chi phí dừng máy do sự cố.
CÔNG TY TNHH THƯƠNG MẠI NGỌC PHƯƠNG NGUYÊN (NPN)
Chuyên cung cấp các giải pháp máy bế, máy dập thủy lực công nghiệp và hệ thống tự động hóa gia công vật liệu theo yêu cầu sản xuất.
-
Tư vấn chuyên sâu: Khảo sát nhu cầu, tính toán chính xác lực ép và thông số thủy lực tối ưu.
-
Chạy thử thực tế: Rót mẫu, chạy thử vật liệu và khuôn thực tế của khách hàng trước khi ký hợp đồng.
-
Chuyển giao toàn diện: Hỗ trợ lắp đặt, hiệu chỉnh hành trình, tích hợp dây chuyền và bảo hành dài hạn.
