Quy Trình Thiết Kế Khuôn Dập Cắt Vật Liệu Mềm, Mút Xốp, Nhựa Định Hình

Hướng Dẫn Thiết Kế Khuôn Bế Chính Xác Giúp Tăng Tuổi Thọ Khuôn Và Nâng Cao Hiệu Quả Sản Xuất

Trong ngành sản xuất mút xốp (EVA, EPE, PE Foam, PU Foam), cao su, da, vải kỹ thuật, nhựa định hình và bao bì, chất lượng của khuôn dập cắt (khuôn bế) quyết định trực tiếp đến độ chính xác của sản phẩm, tốc độ sản xuất và tỷ lệ hao hụt nguyên vật liệu.

Nhiều doanh nghiệp dù đã đầu tư hệ thống máy bế thủy lực hiện đại nhưng vẫn gặp phải tình trạng dập cắt không đứt, lẹm mép, sai lệch kích thước hoặc khuôn nhanh hư hỏng. Nguyên nhân chủ yếu xuất phát từ việc thiết kế khuôn chưa phù hợp với đặc tính của vật liệu mút xốp hay màng nhựa.

Vậy quy trình thiết kế khuôn dập cắt tiêu chuẩn gồm những bước nào? Hãy cùng Ngọc Phương Nguyên tìm hiểu chi tiết các bước thiết kế khuôn bế chính xác giúp tối ưu hiệu suất vận hành ngay dưới đây.

1. Vai Trò Của Khuôn Dập Cắt Trong Sản Xuất Hàng Loạt

Khuôn dập cắt đóng vai trò là “linh hồn” của công đoạn định hình sản phẩm. Một bộ khuôn dập được thiết kế bài bản sẽ giúp doanh nghiệp:

• Cắt tạo hình sản phẩm chính xác tuyệt đối theo đúng bản vẽ kỹ thuật.

• Đảm bảo kích thước đồng đều giữa hàng vạn thành phẩm trong sản xuất hàng loạt.

• Giảm thiểu tối đa tỷ lệ hao hụt nguyên vật liệu nhờ sơ đồ sắp đặt phôi tối ưu.

• Tiết kiệm thời gian gia công, bứt phá năng suất cho dây chuyền máy bế.

• Hạn chế phản lực không đều lên bàn máy, giúp bảo vệ và kéo dài tuổi thọ máy bế thủy lực.

2. Các Loại Vật Liệu Ứng Dụng Phổ Biến

Quy trình thiết kế khuôn bế này được áp dụng rộng rãi cho nhiều nhóm vật liệu mềm và mỏng công nghiệp:

• Nhóm mút xốp xốp: EVA Foam, EPE Foam, PE Foam, PU Foam định hình.

• Nhóm da vải: Da thật, da nhân tạo (PU/PVC), vải không dệt, nỉ công nghiệp.

• Nhóm nhựa mỏng: Nhựa PET, PP, PVC, màng nhựa định hình hút chân không.

• Nhóm giấy và gioăng: Giấy carton, gioăng đệm cao su kỹ thuật, vật liệu đệm kín.

Mỗi loại vật liệu có độ dày, độ cứng và độ đàn hồi khác nhau, đòi hỏi chiều cao dao, độ dày lưỡi cắt và kết cấu khuôn phải được tùy chỉnh tương ứng.

3. Quy Trình 7 Bước Thiết Kế Khuôn Bế Dập Cắt Chuẩn Kỹ Thuật

Để tạo ra một bộ khuôn bế dập cắt sắc bén và bền bỉ, đội ngũ kỹ sư phải tuân thủ nghiêm ngặt quy trình 7 bước sau:

Bước 1: Tiếp Nhận Và Phân Tích Bản Vẽ Sản Phẩm

Kỹ sư tiếp nhận ý tưởng hoặc bản vẽ thiết kế từ khách hàng thông qua các định dạng file phổ biến như CAD (DXF, DWG), AI, PDF hoặc mẫu thực tế. Tại đây, kỹ sư sẽ rà soát kỹ các thông số: kích thước phủ bì, bán kính các góc bo (R), độ dày vật liệu và dung sai cho phép để lên phương án dựng dưỡng khuôn.

Bước 2: Phân Tích Đặc Tính Vật Liệu Thực Tế

• Vật liệu EVA: Độ đàn hồi cao, dễ bị biến dạng nếu lực ép quá lớn. Cần thiết kế dao cắt cực bén và lực ép phân bổ đều.

• Vật liệu PE Foam: Kết cấu xốp mềm, dễ nén xẹp khi dập. Cần tính toán chiều cao dao cắt và đệm mút cao su đàn hồi quanh dao hợp lý để phôi tự nhả sau khi cắt.

• Màng nhựa định hình (PET/PVC): Có độ giòn cứng và dẻo dai nhất định, đòi hỏi lưỡi dao có độ cứng cao, góc mài vát sắc lẹm để không làm rách mép nhựa.

Bước 3: Thiết Kế Dao Cắt Chuyên Dụng

Lưỡi dao bế được chế tạo từ các dòng thép hợp kim chuyên dụng có độ cứng cao. Kỹ sư tiến hành xác định:

• Chiều cao dao (phổ biến từ 23.8mm, 30mm đến 50mm tùy độ dày mút xốp).

• Độ dày thân dao (0.71mm, 1.05mm hoặc dày hơn).

• Góc mài lưỡi dao (mài vát một bên hoặc hai bên) để đường cắt sắc nét, không để lại ba via trên vật liệu mềm.

Bước 4: Thiết Kế Và Lựa Chọn Đế Khuôn

Đế khuôn là bệ đỡ chịu lực ép hàng chục tấn từ máy bế. Tùy thuộc vào yêu cầu kỹ thuật, kỹ sư sẽ lựa chọn vật liệu làm đế phù hợp:

• Gỗ ván ép chuyên dụng (Laser board): Phổ biến nhất nhờ ưu điểm dễ cắt rãnh bằng máy laser, chi phí rẻ.

• Nhựa kỹ thuật (Mica/Bakelite) hoặc tấm nhôm: Dành cho các dòng khuôn yêu cầu độ chính xác cực cao, không bị co ngót hay cong vênh do độ ẩm thời tiết.

Bước 5: Tối Ưu Bố Trí Sản Phẩm Trên Khuôn (Nesting)

Đây là bước định hình hiệu quả kinh tế của doanh nghiệp. Kỹ sư sử dụng phần mềm chuyên dụng để sắp xếp, lồng ghép các chi tiết sản phẩm trên khuôn sao cho khoảng cách giữa các dao cắt là ngắn nhất nhưng vẫn đảm bảo độ cứng vững của khuôn bế. Việc tối ưu hóa này giúp giảm thiểu phế liệu dư thừa, tiết kiệm hàng chục triệu đồng tiền nguyên liệu mỗi tháng.

Bước 6: Gia Công Khuôn Bằng Công Nghệ Hiện Đại

Bản vẽ thiết kế hoàn thiện được chuyển xuống xưởng sản xuất:

• Sử dụng máy cắt laser CNC để tạo rãnh cắm dao trên tấm đế khuôn chính xác đến từng micromet.

• Uốn dao bế theo biên dạng sản phẩm bằng máy uốn dao tự động CNC.

• Ép dao vào rãnh đế khuôn thủ công kết hợp máy ép chuyên dụng để dao bám chặt, không bị xê dịch.

• Dán các miếng cao su đàn hồi (mút nhả phôi) xung quanh lưỡi dao.

Bước 7: Chạy Thử (Test) Và Hiệu Chỉnh Khuôn

Bộ khuôn hoàn thiện được lắp lên máy bế thủy lực để dập thử trên vật liệu thực tế. Kỹ thuật viên sẽ kiểm tra chất lượng đường cắt có phẳng mịn không, kích thước sản phẩm dập ra có nằm trong dung sai cho phép và phôi dập xong có dễ dàng tách ra khỏi khuôn hay không trước khi bàn giao đưa vào sản xuất hàng loạt.

4. Những Sai Lầm Phổ Biến Khi Thiết Kế Khuôn Dập Cắt

Doanh nghiệp tự chế tạo khuôn bế không chuyên thường mắc phải các lỗi cơ bản sau:

• Chọn sai góc mài lưỡi dao: Khiến mép cắt của mút xốp bị vát xéo góc quá lớn, không vuông vức thẳng đứng.

• Bố trí khoảng cách giữa các chi tiết quá sát: Làm yếu kết cấu của đế khuôn gỗ, dễ gây gãy vỡ khuôn khi dập với lực ép lớn.

• Thiếu mút cao su đàn hồi nhả phôi: Khiến phôi dập xong bị kẹt chặt bên trong lưỡi dao, mất thời gian cạy gỡ thủ công làm giảm năng suất đáng kể.

5. Bí Quyết Duy Trì Độ Bền Và Kéo Dài Tuổi Thọ Khuôn Bế

• Thiết lập lực ép máy bế vừa đủ: Không tăng áp lực dập quá mức cần thiết, dễ làm cùn hoặc quăn lưỡi dao cắt.

• Sử dụng thớt nhựa lót (thớt PP/Nylon) đạt chuẩn: Tránh dập dao trực tiếp lên bàn thép của máy bế gây mẻ dao ngay lập tức.

• Vệ sinh khuôn sau ca làm việc: Dùng vòi xịt khí nén làm sạch xơ vụn vật liệu bám dính trong các kẽ dao bế.

• Bảo quản đúng cách: Treo khuôn thẳng đứng hoặc đặt phẳng ở nơi khô ráo, tránh ẩm ướt làm mục nát đế gỗ bế.

Vì Sao Nên Chọn Máy Bế Thủy Lực Và Giải Pháp Khuôn Tại Ngọc Phương Nguyên?

Công ty TNHH Thương Mại Ngọc Phương Nguyên là đơn vị uy tín chuyên cung cấp các giải pháp dập cắt công nghiệp toàn diện:

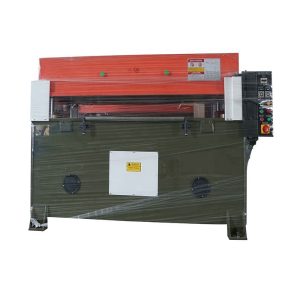

• Dòng máy bế thủy lực đa dạng: Cung cấp máy bế thủy lực 4 trụ, máy bế đầu di động lực ép từ 60 tấn, 80 tấn, 100 tấn đến 120 tấn thế hệ mới, vận hành êm ái và bền bỉ.

• Tư vấn kỹ thuật đồng bộ: Chúng tôi không chỉ cung cấp máy bế mà còn hỗ trợ tư vấn thiết kế khuôn bế dập cắt, tối ưu sơ đồ sắp đặt phôi giúp doanh nghiệp giảm thiểu hao hụt vật tư tối đa.

• Chuyển giao công nghệ trọn gói: Lắp đặt tận nơi, hướng dẫn vận hành chi tiết và bảo hành chính hãng uy tín trên toàn quốc.
